4.2Mpa外储压七氟丙烷灭火系统

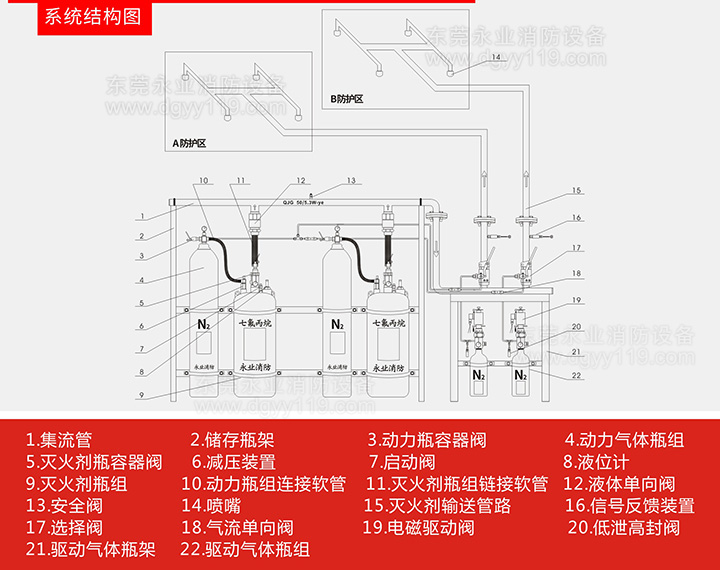

●装置简介      装置外贮压式不采用氮气加压,贮存压力仅为灭火剂的饱和蒸汽压力,而作为灭火剂喷放动力的压缩气体则以较高的压力贮存在另外的容器内。系统工作时,高压动力气体通过减压阀减压后注入灭火剂贮存瓶中(同时容器瓶瓶头阀被打开),动力气体推动灭火剂(通过虹吸管、容器阀)沿管网系统高速向前运动、在防护区喷头处实施喷放灭火。由于灭火剂和动力气体分别贮存于不同的容器可以解决两个方面的问题:一是灭火剂贮存时没有和氮气接触,不会因采用氮气增压而产生气体溶解于灭火剂中;二是在系统启动后,灭火剂输送和喷放过程中的压力始终高于其贮存压力,不会出现灭火剂蒸汽和氮气析出的现象,有效地缓解了灭火剂在输送过程中双相流现象的产生。

该产品应用案例 在线留言询价
  • 详情描述
  • 详细参数
  • 配件列表











1 系统工作温度范围:0 ℃~+50 ℃;

2设计系统时灭火剂瓶组选用钢质焊接结构贮存容器,系统最大充装密度为950 kg/m3

3灭火剂瓶组充装压力应符合下列要求:

 ——贮存压力:0.3MPa

——最大工作压力(+50)5.3 MPa

——最小工作压力(0)3.6 MPa

4驱动气体瓶组选用无缝结构贮存容器,充装压力应符合下列要求:

——贮存压力:6MPa

——最大工作压力(+50)6.6 MPa

5系统最大喷射时间:10S

  主要技术参数:


贮存压力(20℃)

0.3 MPa

工作压力(20℃)

4.2 MPa

最大工作压力(50℃)

5.3 MPa

最大输入压力(50℃)

≤15 MPa

输出压力(20℃)

≤5.3 MPa

贮存容器容积(L)

90、120、150、180

动力气体瓶组容积(L)

70

七氟丙烷充装密度(kg/m3

≤1250

执行标准

Q/DGYY01-2019

驱动气体瓶组(20℃)

6 MPa

动力气体贮存压力(20℃)

13.5 MPa

环境条件

温度0℃~50℃,相对湿度不大于97%

启动方式

自动、电气手动、机械应急操作

自动启动延时时间

030s可调
